概述

一體化鑄鋁機身，不變形，不位移，砝碼加載結構，性能穩定，測量精度高，重復性好。硬度換算功能，采用LCD顯示屏，試驗過程自動化，操作簡便，高清光學系統，光源亮度可以20級調節，用測微目鏡測得對角線長度D1和D2值，按鍵輸入后可在LCD上顯示硬度值，自動轉塔式物鏡與壓頭可自動切換定位準確。

主要功能

● 采用LCD顯示屏，可切換硬度標尺HV或HK；

● 試驗過程自動化,操作簡便；

● 高清光學系統 光源亮度可以20級調節；

● 多種硬度制式換算功能；

● 用測微目鏡測得對角線長度D1和D2值，按鍵輸入后可在LCD上顯示硬度值；

● 物鏡與壓頭可自動切換定位精準

應用范圍

適合于測試金屬結構，包括微小的零件、薄板、金屬箔、電線、薄硬化層和電鍍層。它還可用于測試諸如玻璃、陶瓷等用洛氏測試方法及其它相對大試驗力測試無法測試的非金屬材料。它能遵循金屬的結構，測試感應硬化或滲碳化等材料的內部硬度。

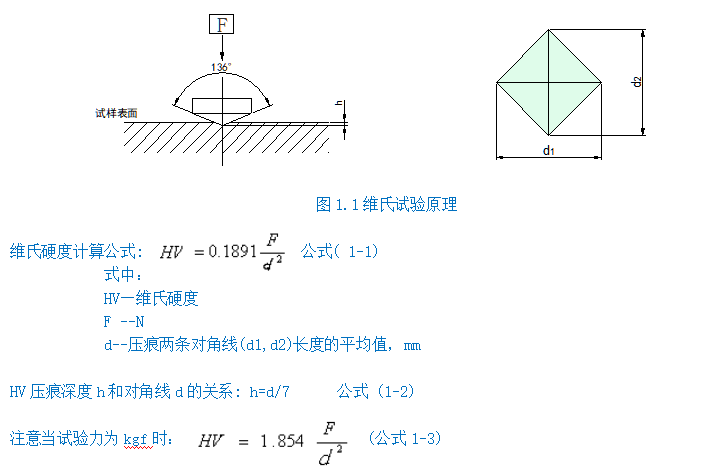

維氏試驗原理

維氏硬度試驗是用136°正菱形金剛石壓頭,以規定試驗力（F）壓入被測試物體的表面，經規定的保持試驗力時間后，卸除試驗力，用測微目鏡測量試件表面的壓痕對角線，計算壓痕的錐形表面積所承受的平均壓力（N/mm2），即維氏硬度值。（詳見圖1.1）。

技術數據

附表一

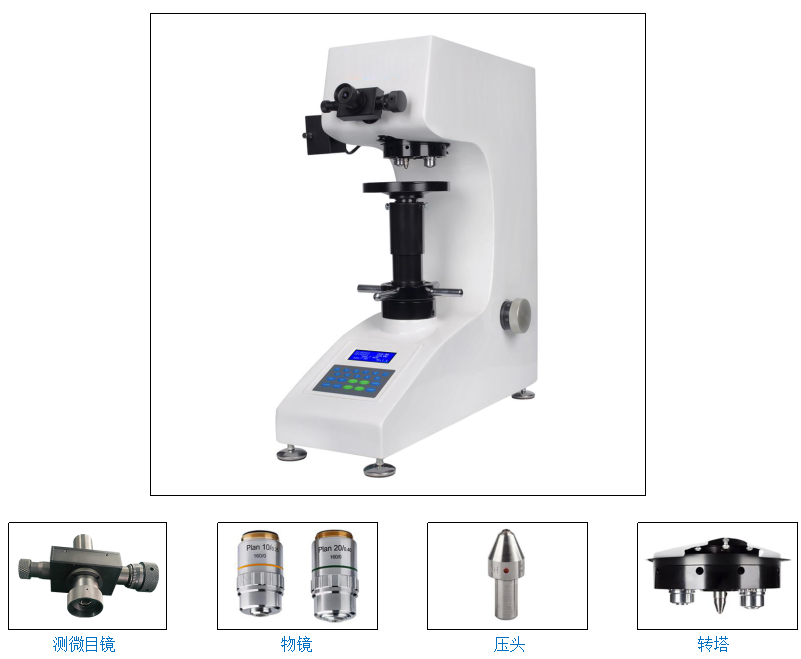

硬度計主機外形

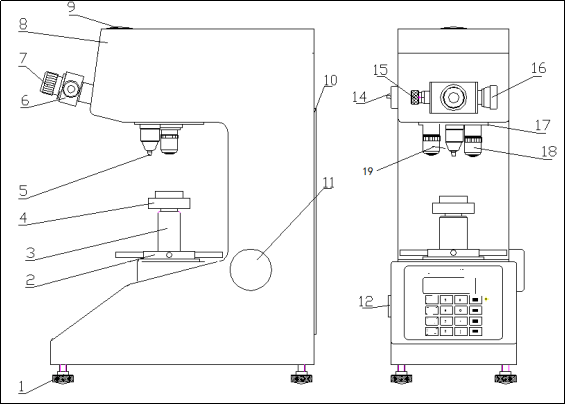

硬度計主機外形

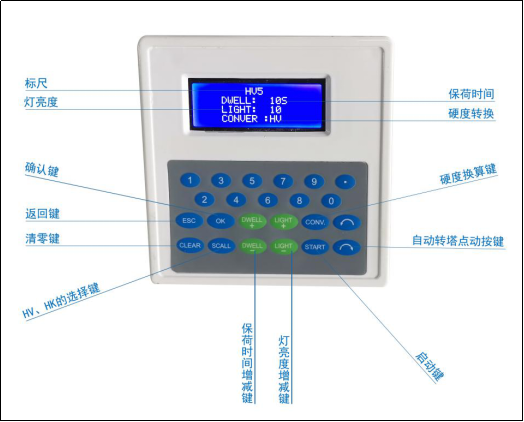

面板鍵功能介紹

標尺自動轉塔機型操作面板

硬度計的使用

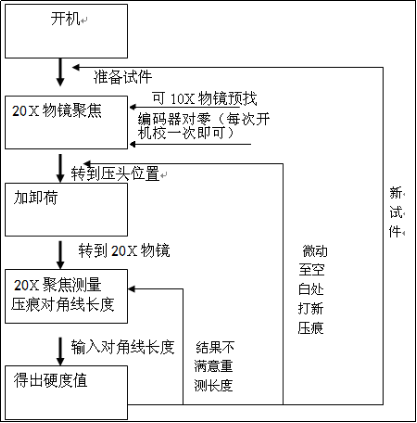

硬度計測量硬度的工作過程

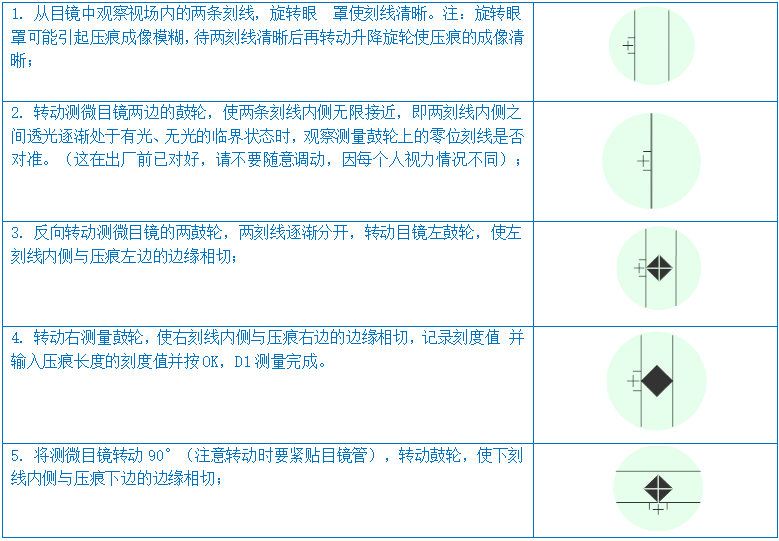

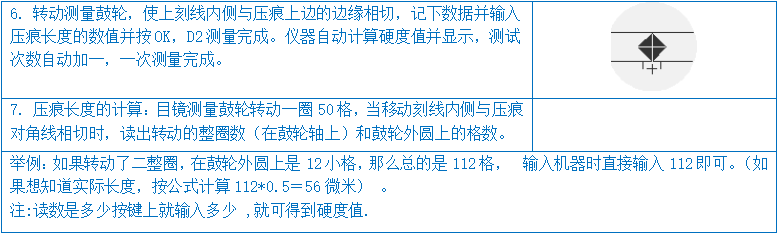

壓痕的具體測量方法

硬度計符合標準

GB/T4340.1-1999 GB/T 4340.1-1999 金屬維氏硬度試驗 第1部分：試驗方法

GB/T4340.2-1999 GB/T 4340.2-1999 金屬維氏硬度試驗 第2部分：硬度計的檢驗

ISO 6507-2:2018《金屬材料 維氏硬度試驗 第2部分：硬度計的檢驗與校準》國際標準

ASTM E384-17 材料的努氏和維氏硬度標準試驗方法

JJG151 - 金屬維氏硬度計檢定規程

標準配置
