概述

一體化鑄鋁機身，不變形，不位移，外觀漆水采用汽車烤漆工藝，砝碼加載結構，性能穩定，5.1吋大屏LCD顯示，可切換硬度標尺HV或HK；菜單式結構，實驗過程自動化，操作簡便；高清光學系統和物鏡，光源亮度可以20級調節，硬度換算功能；對角線長度D1和D2編碼器輸入，減少人為讀數誤差，自動磚塔式物鏡和壓頭可自動切換，定位準確；測量結果和數據處理，可通過打印機輸出。

主要功能

● 5.1吋大屏LCD顯示，可切換硬度標尺HV或HK；

● 菜單式結構，試驗過程自動化,操作簡便；

● 高清光學系統和物鏡，光源亮度可以20級調節；

● 硬度換算功能；

● 對角線長度D1和D2編碼器輸入，減少人為讀誤差

● 物鏡與壓頭可自動切換，定位準確;

● 測試結果和數據處理，可通過打印機輸出

應用范圍

材料研究和科學試驗方面小負荷維氏硬度試驗，測試小型精密零件的硬度，熱處理、碳化、淬火硬化層，表面覆層，鋼，有色金屬、薄片材料和細線材的硬度，刀刃附近的硬度，牙科材料的硬度等，還能測試表面硬化層硬度和硬化層深度。也可用于測試諸如玻璃、珠寶和陶瓷等用洛氏測試方法及其它相對大試驗力測試無法測試的非金屬材料。它能遵循金屬的結構，測試感應硬化或滲碳化等材料的內部硬度。

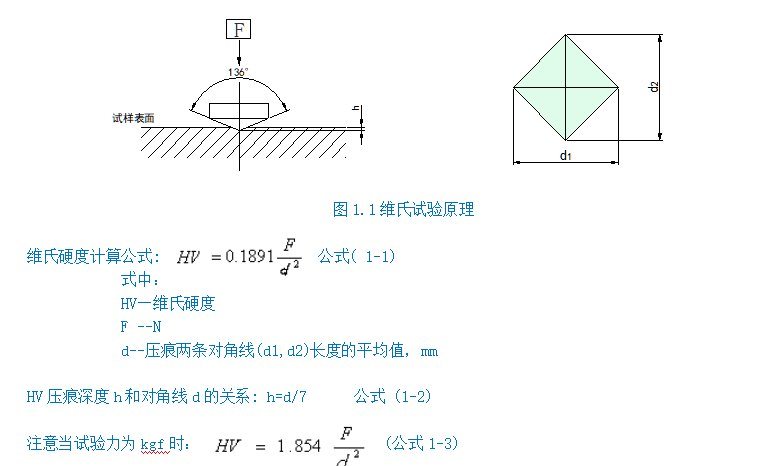

維氏試驗原理

維氏硬度試驗是用136°正菱形金剛石壓頭,以規定試驗力（F）壓入被測試物體的表面，經規定的保持試驗力時間后，卸除試驗力，用測微目鏡測量試件表面的壓痕對角線，計算壓痕的錐形表面積所承受的平均壓力（N/mm2），即維氏硬度值。（詳見圖1.1）。

技術數據

附表一

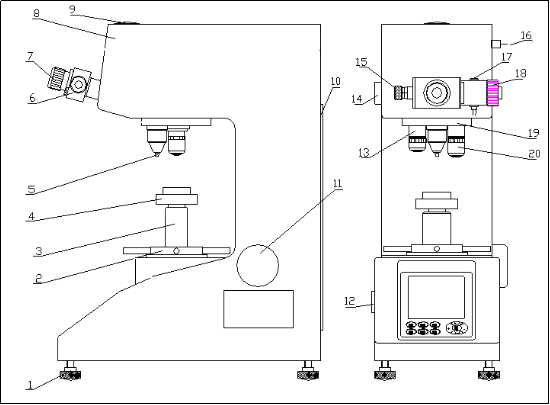

硬度計主機外形

硬度計主機外形

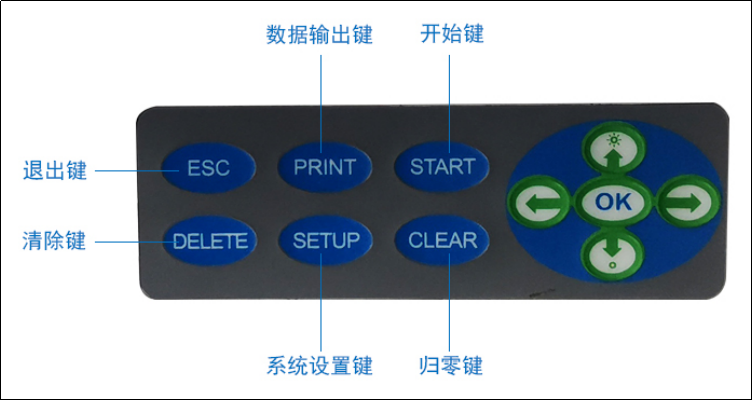

面板鍵功能介紹

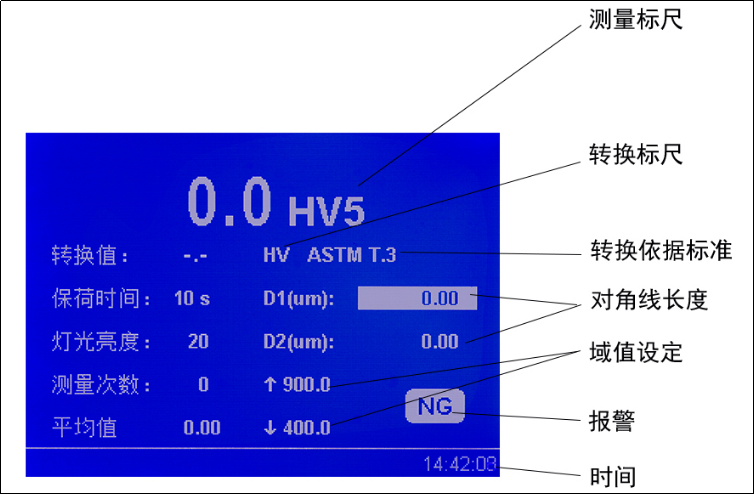

操作面板

硬度計的使用

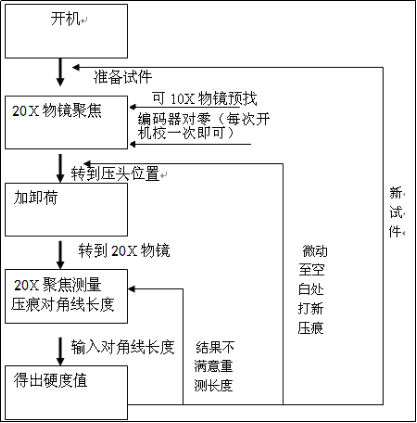

硬度計測量硬度的工作過程

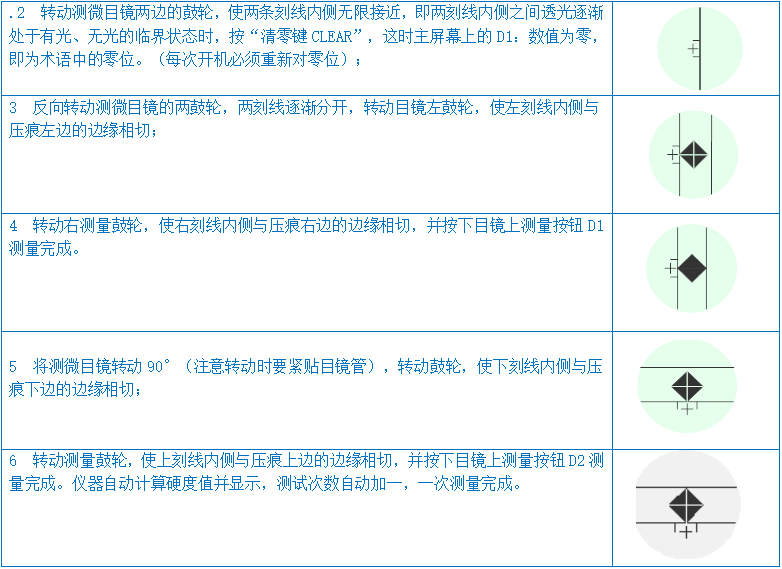

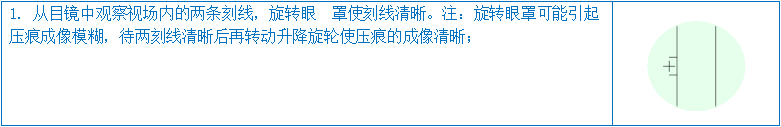

壓痕的具體測量方法

硬度計符合標準

GB/T4340.1-1999 GB/T 4340.1-1999 金屬維氏硬度試驗 第1部分：試驗方法

GB/T4340.2-1999 GB/T 4340.2-1999 金屬維氏硬度試驗 第2部分：硬度計的檢驗

ISO 6507-2:2018《金屬材料 維氏硬度試驗 第2部分：硬度計的檢驗與校準》國際標準

ASTM E384-17 材料的努氏和維氏硬度標準試驗方法

JJG151 - 金屬維氏硬度計檢定規程

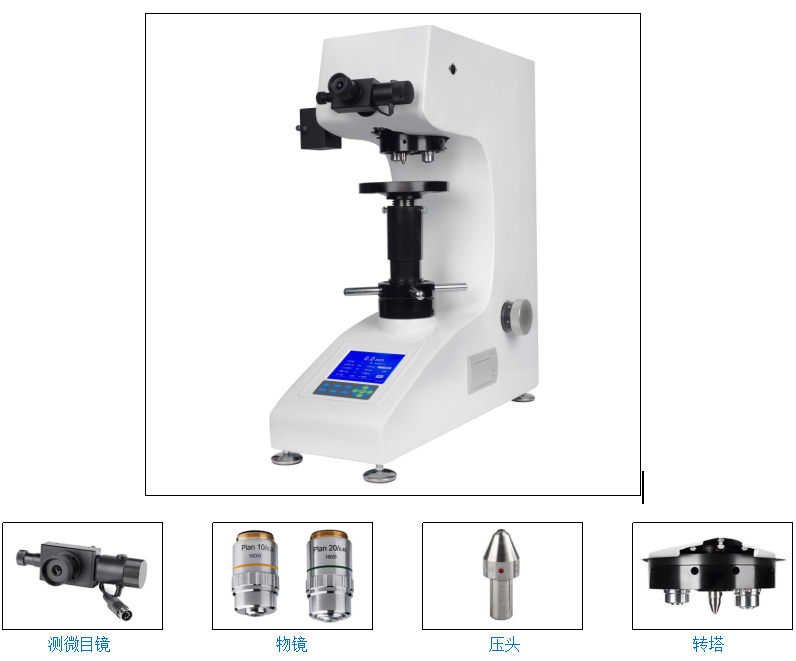

標準配置
