YST200-XW電腦型纖維圖像分析儀概述：

纖維圖像分析儀（投影儀）是紡織部纖維細度及含量測定的標準儀器，采用顯微鏡及專用分析軟件的方法，配置大視野目鏡和專用物鏡，視場大而清晰， 粗微動同軸調焦機構，粗動松緊可調，進行 100%透光攝影，完成多功能纖維的分析和測量。該儀器既可用于木質纖維含量的檢測，也可檢測測量纖維長度和直徑，是纖維質量檢測的多功能儀器。廣泛應用于毛、麻、棉紡行業，畜牧業，化纖行業，羽毛行業，纖維檢驗部門、商檢系統等領域

技術參數

1、投影系統：500×，帶有孔徑觀闌的阿貝聚光鏡

2、計算機顯示系統：經光學系統成象于CCD靶面，經CCD轉化為數字圖像，由計算機專用軟件對數字圖象進行處理。

3、纖維平均直徑，變異系數，標準偏差計算根據國家標準GB10685-89國際標準ISO137-85制定。

4、測量精度±0.5um測量重復性±0.1um。

5、測量速度500/10min

調焦機構

粗微調同軸，帶機械上限位和松緊調節裝置, 粗調行程25mm，微調精度0.002mm。

機械移動平臺

復合式雙層機械移動平臺，低手位同軸調節，并在機械平臺上附設180mm*145mm的平板平臺，便于放置較大尺寸的樣品。

照明系統

落射式柯拉照明，并設計防反射結構，有效防止反射光線的干擾，從而使成像更清晰，視場襯度更好。

分析標準

1、礦物棉纖維平均直徑測量分析GB/T5480-2017

2、瀝青路面用纖維圖像測量JT/T533-2020

3、纖維分析

4、氣孔率及石棉含量分析

5、中間相含量的測定_位點計數_網格法GB/T 38396-2019

6、中間相含量的測定_面積百分比_取色法GB/T 38396-2019

7、中間相含量的測定_面積百分比_勾選法（GB/T 38396-2019

8、碳纖維增強塑料孔隙含量和纖維體積含量試驗方法GB/T 3365-2008

9、工作場所空氣中粉塵測定第5部分：石棉纖維濃度GBZ/T 192.5-2007

10、羊毛纖維直徑試驗方法，投影顯微鏡法..·GB/T 10685-2007

11、紡織纖維鑒別試驗方法 第3 部分: 顯微鏡法···FZ/T 157.3-2007

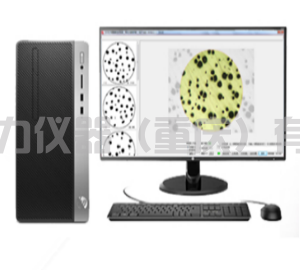

v YST200-XW電腦型纖維圖像分析儀：

符號“●”為標準配置部件   “○”為選配部件

* 產品圖片以實物為準，以上參數為典型數值，參數變更恕不另行通知！
