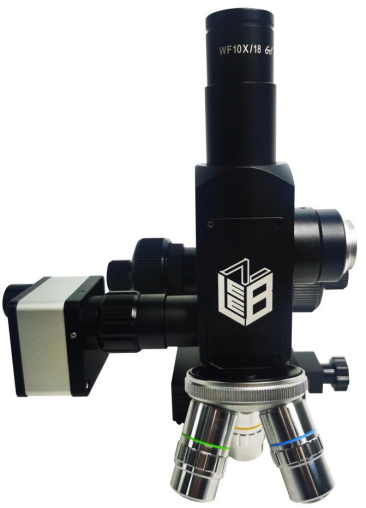

現場金相顯微鏡YLM20

概述

便攜式金相顯微鏡又名現場金相顯微鏡。由于其進行檢測時不會破壞工件，能保證工件的完整性，從而廣泛適用于航空、機械、車輛、、冶金、軋輥、鍋爐及壓力容器的制造及檢驗，石油化工、鐵路、造船、電廠、設備安裝、大型模具、檢測、質量監督、理化試驗室等行業應用。還可應用在工廠、實驗室進行鑄件質量的鑒定、原材料檢驗或?qū)Σ牧咸幚砗蠼鹣嘟M織的研究分析等工作。

主要功能

YLM20是一系列新型用于現場觀察、分析的金相顯微鏡。

● 采用標準195光學系統，配置平場消色差金相物鏡；

● 視野范圍大，視場背景均勻，成像分辨率高、質量清晰，眼點高，觀察更舒適；

● 采用3W高還原真彩LED光源，支持適配器、充電寶、手機（反充）、車載供電等設備供電；

● 采用粗微動同軸調焦機構，滿足國家對金相顯微鏡所制定的行業標準，兩級差速手輪，實現對目標的快速和精準對焦功能；

● 攝像頭可與觀察筒同時觀察，通過智能手機、平板電腦等智能設備同步成像；

● 可選配數碼攝像裝置（工業相機）、金相評級軟件，亦可升級更多其他附件，以適應更多工況條件使用；

● 適用場合∶工廠檢測檢驗、野外金屬觀察、鍋爐表面檢測，教學實驗教室等；

● 應用范圍:金屬、礦產、陶瓷、電子等。

技術數據

產品型號

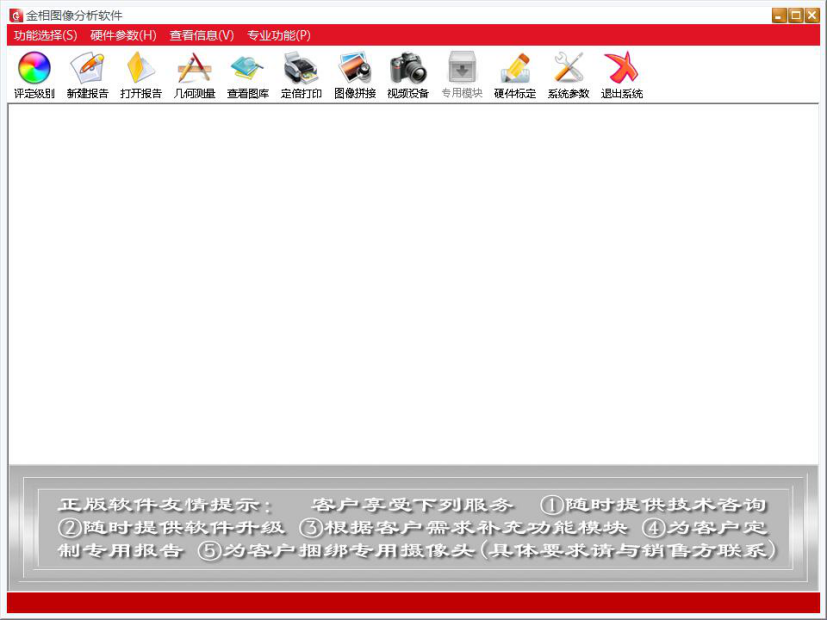

專業定量金相圖像分析計算機操作系統 (金相分析評級軟件) 簡介

一、金相分析軟件介紹

金相分析軟件最新更新到現有金相組織模塊470個，覆蓋了現有的所有金相檢驗.詳見金相模塊目錄。

金相圖像分析系統配置的“專業定量金相圖像分析計算機操作系統”對采集的試樣圖譜進行處理和實時比對、檢測、評級、分析、統計及輸出圖文報告。軟件融合了當今先進的圖像

分析技術，為金相顯微鏡和智能分析技術的完美結合，系統測量、評定結果快速、正確，符合國標(GB) 和其它相關行業標準 (JB/YB/HB/QC/DL/DJ/ASTM 等)。系統全部中文界面，簡潔明了和操作方便，經過簡單培訓或?qū)φ帐褂谜f明書，就可自如操作。并為學習金相常識和普及操作提供了快捷方法。

二、主要功能：

● 圖像編輯軟件：圖像采集，圖像存儲等十多種功能；

● 圖像軟件：影像增強，圖像疊加等十多種功能；

● 圖像測量軟件：周長、面積、百分含量等幾十種測量功能；

● 輸出方式：數據表格方式輸出，直方圖輸出，圖像打印輸出。

專用金相軟件包：

● 晶粒度測量評級（晶界提取，晶界重建、單相、雙相、晶粒度測量、評級）；

● 非金屬夾雜物測量、評級（其中包括硫化物、氧化物、硅酸鹽等）；

● 珠光體、鐵素含量測量、評級；球墨鑄鐵石墨球化率測量評級；

● 脫碳層、滲碳層測量，表面涂層厚度測量；

● 焊縫熔深度測量

● 鐵素體、奧氏體型不銹鋼中相-面積測量；

● 高硅鋁合金初晶硅與共晶硅分析；

● 鈦合金材料分析……等；

● 包含進行比對的近470種常用金屬材料的金相圖譜，適應絕大多數單位金相分析和檢驗的要求；

● 鑒于新材料和進口牌號材料的不斷增加，對于軟件中尚未錄入的材料及評定標準，可以度身定制和錄入。

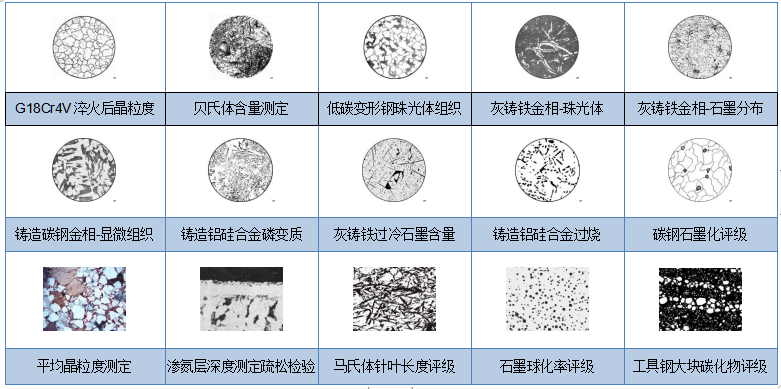

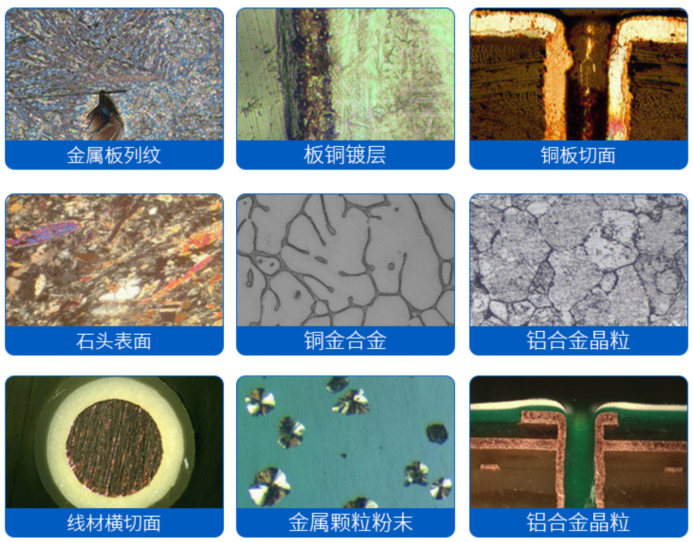

示例圖譜：(軟件中包含含470多種常用金屬材料的金相圖譜，也可根據用戶需求增加相應的金相圖譜)

三、系統組成：

整個軟件系統由如下部分組成：

⒈ 軟件程序（光盤）；

⒉ 加密狗：USB型+動態碼驗證；

⒊ 文字資料：《使用說明書》（在光盤上）；

4. CCD攝像裝置（高清500萬工業相機）

5. 測微標尺。

四、硬件運行環境： WINDOWS XP、WIN7 32/64、WIN8系統

⒈電腦推薦配置：
⑴CPU：奔騰4型，主頻2.8G以上；
⑵內存：1G及以上（ 否則安裝時會出錯）；
⑶硬盤：C盤可用空間2G以上，軟件（推薦）安裝在C盤；
⑷顯示卡：可提供3D加速的AGP顯示卡、可達到真彩色；
⒉CCD攝像頭或者數碼相機：
分辨率達到450線及以上的CCD攝像頭以及數碼相機均可
