手搖大屏自動轉塔數顯顯微硬度計YHVS-1000Z

概述

5.1吋大屏LCD顯示，菜單式結構，試驗過程自動化，操作簡便，高清光學系統，光源亮度可以20級調節，帶硬度值轉換功能，硬度上下公差判斷，對角線長度D1和D2編碼器輸入，減少人為讀數誤差；自動轉塔式的物鏡與壓頭可自動切換定位準確。一體化鑄鋁機身，不變形不移位，砝碼加載結構，性能穩定，測量精度高，重復性好。

主要功能

5.1吋大屏LCD顯示，菜單式結構，試驗過程自動化,操作簡便;

● 高清光學系統，光源亮度可以20級調節;

● 帶硬度值轉換功能，硬度上下公差判斷;

● 對角線長度D1和D2編碼器輸入，減少人為讀數誤差;

● 物鏡與壓頭可自動切換，定位準確;

● 測試結果和數據處理，可通過打印機輸出。

應用范圍

適合于測試金屬結構、金屬學和金相學研究、包括微小的零件、薄板、金屬箔、電線、薄硬化層和電鍍層表面覆層、淬火硬化層、氮化層、鋼、有色金屬、陶瓷、合金、熱處理、碳化、厚度可薄至3μm的特微小和較很薄形零件、進行硬化層深度測量等。

維氏試驗原理

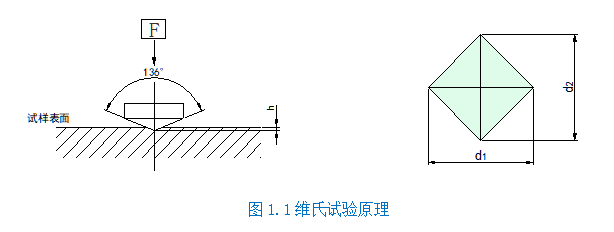

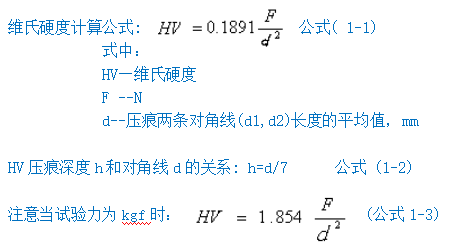

維氏硬度試驗是用136°正菱形金剛石壓頭,以規定試驗力（F）壓入被測試物體的表面，經規定的保持試驗力時間后，卸除試驗力，用測微目鏡測量試件表面的壓痕對角線（d），計算壓痕的錐形表面積所承受的平均壓力（N/mm2），即維氏硬度值。（詳見圖1.1）。

技術數據

附表一

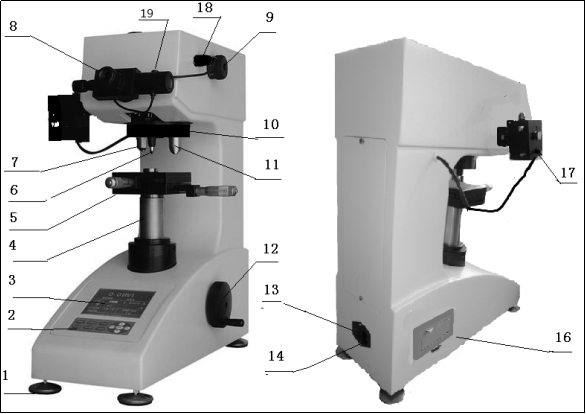

硬度計主機外形

硬度計主機外形

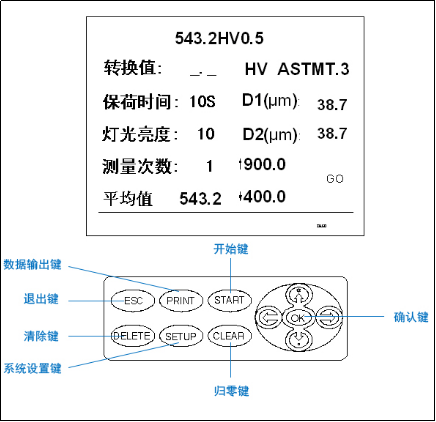

面板鍵功能介紹

操作面板

打印機

硬度計機身上配有一臺熱敏打印機。

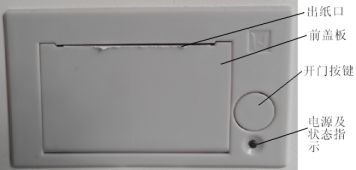

打印機外形結構

當硬度計的電源打開時，電源指示燈將被點亮；缺紙指示燈點閃爍時，打印紙已用完，請予更換。

更換打印紙：

打印紙規格熱敏紙卷，紙寬 57.5±0.5  mm

內裝紙卷，外徑小于 φ35 mm，

紙厚 0.065 mm，紙質 53-64 g/m2

硬度計的使用

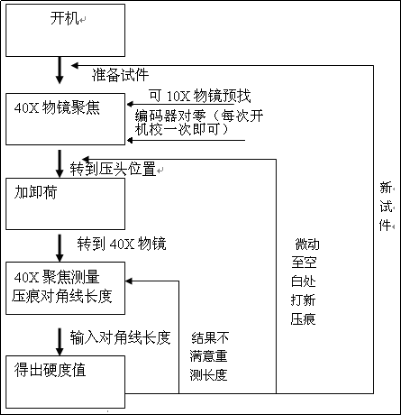

硬度計測量硬度的工作過程

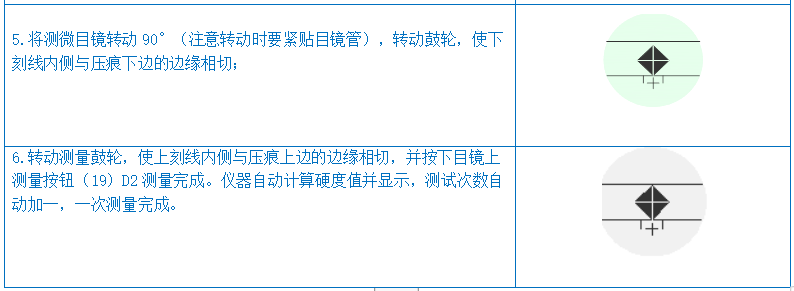

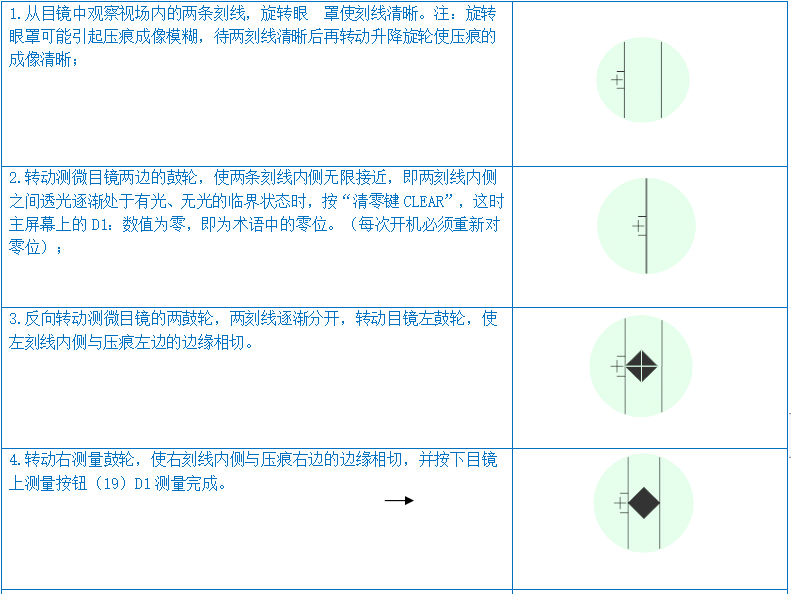

壓痕的具體測量方法

硬度計符合標準

GB/T4340.1-1999 GB/T 4340.1-1999 金屬維氏硬度試驗 第1部分：試驗方法

GB/T4340.2-1999 GB/T 4340.2-1999 金屬維氏硬度試驗 第2部分：硬度計的檢驗

ISO 6507-2:2018《金屬材料 維氏硬度試驗 第2部分：硬度計的檢驗與校準》國際標準

ASTM E384-17 材料的努氏和維氏硬度標準試驗方法

JJG151 - 金屬維氏硬度計檢定規程

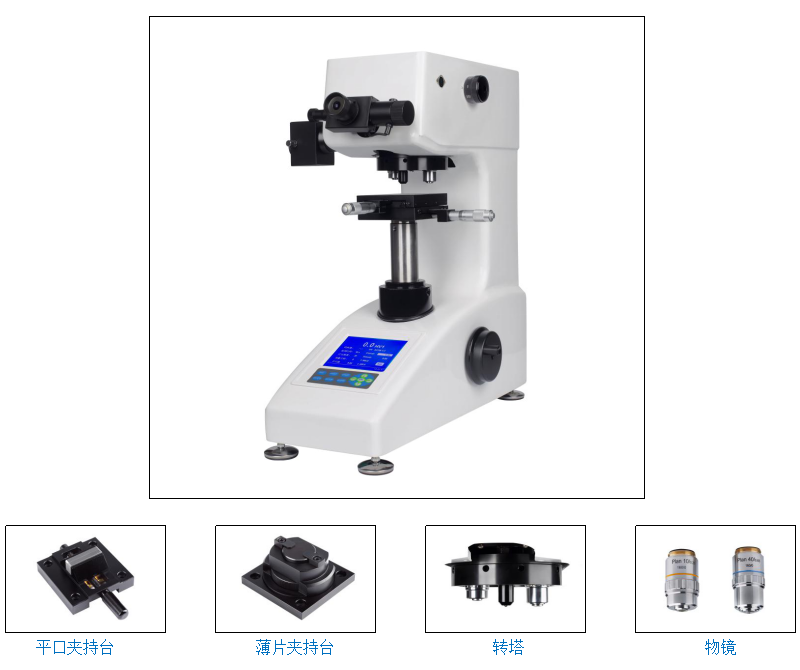

標準配置
