手盤顯微硬度計YHV-1000
概述
采用LCD顯示屏，可切換硬度標尺維氏(HV)與努氏(HK)，操作簡便，高清光學系統，光源亮度可以20級調節，多種硬度制式換算功能，用測微目鏡測得對角線長度D1和D2值，按鍵輸入后可在LCD上顯示硬度值。一體化鑄鋁機身，不變形不移位，砝碼加載結構，性能穩定，測量精度高，重復性好。
主要功能
采用LCD顯示屏，可切換硬度標尺維氏(HV)與努氏(HK)；
● 操作簡便；
● 高清光學系統 光源亮度可以20級調節；
● 多種硬度制式換算功能；
● 用測微目鏡測得對角線長度D1和D2值，按鍵輸入后可在LCD上顯示硬度值；
● 定位準確。
應用范圍
適合于測試金屬結構、金屬學和金相學研究、包括微小的零件、薄板、金屬箔、電線、薄硬化層和電鍍層表面覆層、淬火硬化層、氮化層、鋼、有色金屬、陶瓷、合金、熱處理、碳化、厚度可薄至3μm的特微小和較很薄形零件、進行硬化層深度測量等。
維氏試驗原理

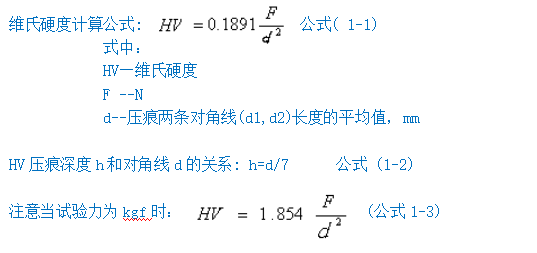

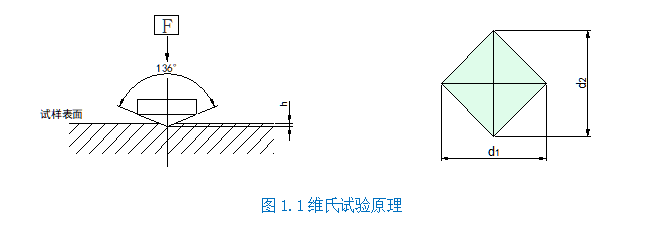

維氏硬度試驗是用136°正菱形金剛石壓頭,以規定試驗力（F）壓入被測試物體的表面，經規定的保持試驗力時間后，卸除試驗力，用測微目鏡測量試件表面的壓痕對角線，計算壓痕的錐形表面積所承受的平均壓力（N/mm2），即維氏硬度值。（詳見圖1.1）。
技術數據
型號 | YHV-1000 |
試驗力gf | 10gf (0.098N)、25gf (0.245N)、50gf (0.49N)、100gf (0.98N )、200gf (1.96N)、300gf (2.94N)、500gf (4.9N)、1000gf (9.8N) |
最小測量單位 | 0.25μm |
測量范圍 | 0-3000HV |
測量精度 | 適合或高于GB/T4340.2 （見附表一） |
總放大倍數 | 100X（觀察,）400X（測量） |
加荷方式 | 自動（加荷、保荷、卸荷） |
數據輸出 | LCD顯示讀出 |
保荷時間 | 5-60秒可調 |
儀器尺寸（長×寬×高） | 405×290×480mm |
儀器重量 | 約35Kg |
試件最大高度 | 90mm |
壓頭中心到內壁距離 | 120mm |
轉換標尺 | HRA、HRB、HRC、HRD、HRE、HRG、HRF、HRK、HV、HK、HBS、HR15N、HR30N、HR45N、HR15T、HR30T、HR45T |
電源 | AC220V±5%，50~60Hz |
執行標準 | GB/T4340.1 GB/T4340.2 IS06507-2 ASTM_E384 JJG151檢定規程 |
X-Y試臺 | 尺寸:100×100 mm 最大移動: 25×25mm 最小位移數：0.01mm |
選配件 | CCD攝像測量系統、努氏壓頭、細絲夾持臺 |
附表一
硬度 符號 | 最大誤差 表示為標準塊規定硬度值的百分比 | ||||||||||||
硬度，HV | |||||||||||||
50 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | |
HV0.01 | |||||||||||||
HV0.025 | 8 | 10 | |||||||||||
HV0.05 | 6 | 8 | 9 | 10 | |||||||||
HV0.1 | 5 | 6 | 7 | 8 | 8 | 9 | 10 | 10 | 11 | ||||
HV0.2 | 4 | 6 | 8 | 9 | 10 | 11 | 11 | 12 | |||||
HV0.3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 10 | |||||
HV0.5 | 3 | 5 | 5 | 6 | 6 | 7 | 7 | 8 | |||||
HV1 | 3 | 4 | 4 | 4 | 5 | 5 | 5 | 6 | |||||
注： 1.當壓痕對角線小于0.020mm時，表中不給出誤差值。 2.對于中間值，其最大允許誤差可由內插法求得。 3.表中值是以0.001mm或壓痕對角線平均值的2%為最大誤差給出的，以較大者為準。
| |||||||||||||
表中內容摘于GB/T4340.2。 | |||||||||||||

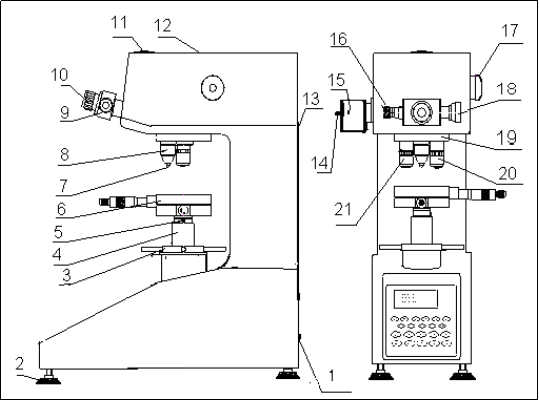

硬度計主機外形
硬度計主機外形
1.電源插頭 | 2.水平螺釘 | 3.升降旋輪 | 4.升降螺桿 | 5.螺釘 |
6.十字試臺 | 7.壓頭 | 8.保護套 | 9.測微目鏡 | 10.眼罩 |
11.攝影接口 | 12.上蓋 | 13.后蓋板 | 14.燈源上下調節螺母 | 15.燈源前后調節螺釘 |
16.左鼓輪 | 17. 變換手輪 | 18.右鼓輪 | 19.轉塔 | 20.40х物鏡 |
21.10X物鏡 |

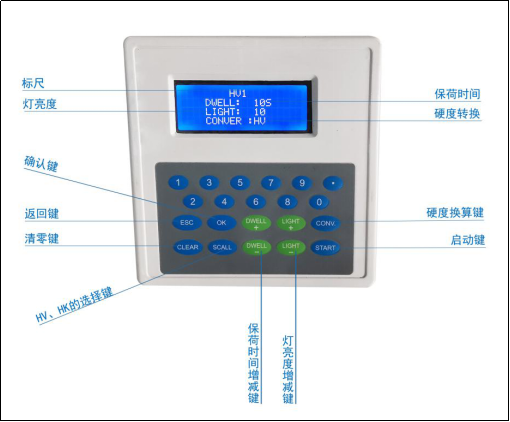

面板鍵功能介紹
標尺自動轉塔機型操作面板

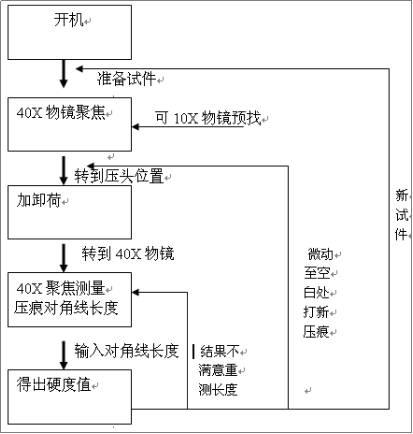

硬度計測量硬度的工作過程

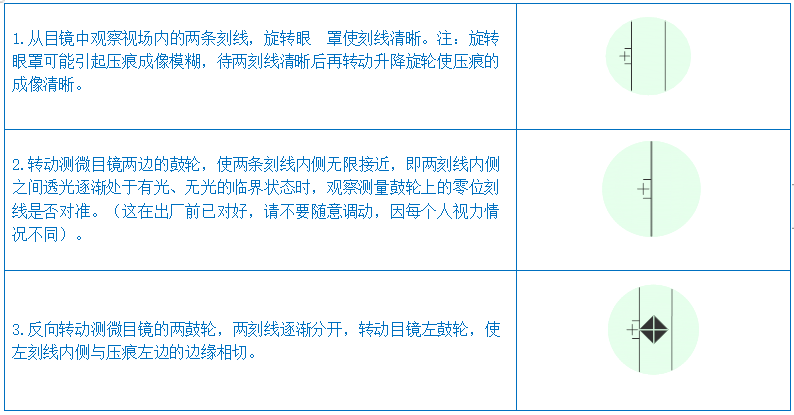

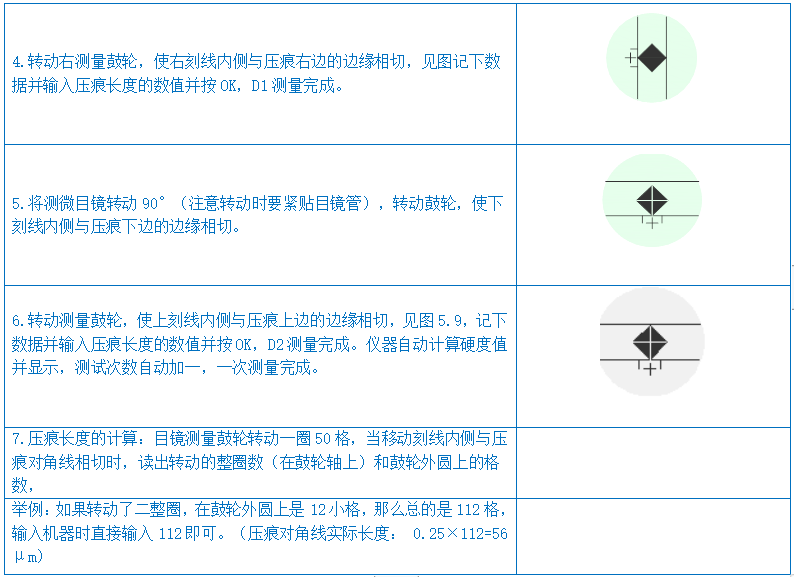

壓痕的具體測量方法
硬度計符合標準
GB/T4340.1-1999 GB/T 4340.1-1999 金屬維氏硬度試驗 第1部分：試驗方法
GB/T4340.2-1999 GB/T 4340.2-1999 金屬維氏硬度試驗 第2部分：硬度計的檢驗
ISO 6507-2:2018《金屬材料 維氏硬度試驗 第2部分：硬度計的檢驗與校準》國際標準
ASTM E384-17 材料的努氏和維氏硬度標準試驗方法
JJG151 - 金屬維氏硬度計檢定規程
標準配置
名稱 | 數量 | 名稱 | 數量 |
儀器主機 | 1臺 | 物鏡40x、10x， | 各1只 |
維氏壓頭 | 1只 | 砝碼 | 6只 |
十字工作臺 | 1個 | 砝碼桿 | 1個 |
薄片夾持臺 | 1個 | 外接電源線 | 1根 |
平口夾持臺 | 1個 | 10x數字式測微目鏡 | 1只 |
水平儀 | 1個 | 顯微維氏硬度塊（HV1、HV0.2） | 各一塊 |
客服1
