概述

Leeb610C型電磁軛、馬蹄式、磁環探傷儀，是利用磁軛對鐵磁性被探傷工件進行交流磁化的磁粉探傷儀，它能對各種零件進行磁化探傷，包括對大型零部件進行局部磁化探傷，能用作外加法磁力探傷和剩磁法磁力探傷。

儀器利用可控硅組成無觸點開關，噪音小，壽命長。儀器體積小，重量輕，提升力大，活關節可調，適用于平焊縫、角焊縫、壓力容器、管道及形狀復雜零部件的探傷。儀器輸出為低電壓，對不允許高電壓進入設備內探傷的場合更為適合。

適用于航天、航空、鐵道、汽車、船舶、壓力容器、機械等行業。

該設備有三種探頭：（隨機只配A型探頭）

1. 電磁軛探頭：配有活關節，可以對平面、曲面工件進行探傷。

電磁軛磁極間距：0—250mm。

2. 馬蹄探頭：可以對各種角焊縫，大型工件的內外角進行局部探傷。

馬蹄式磁極間距：0-160mm。

3. 磁環：能滿足所有能放入工件的周向裂紋的探傷，用它來檢測工件的疲勞裂痕（疲勞裂痕均垂直于軸向）極為方便，用它還可以對工件進行遠離法退磁。

磁環式直徑：Φ150mm    1800TA。

 規格參數

 結構特點

儀器采用可控硅開關，低電壓輸出安全可靠，探頭采用固定式和外加可調式兩種，可調式探頭可根據不同部件形狀調節極靴間距，并有良好的接觸。

 操作使用

1. 將電源電纜的圓形插頭插入儀器三芯電源插座，將電纜的單相插頭插入電網配電板插座，（必須要有牢固的接地線）接通儀器電源開關，指示燈亮，表明電路已接通電源。

2. 將電纜線兩端航空插頭分別插入儀器插座及探頭插座中。

3. 使探頭和被探工件表面接觸好，按下探頭上的充磁按鈕，充磁指示燈亮，表明工件已在磁化。

4. 停止使用時，關掉儀器電源開關及電網配電板上的總開關。

 注意事項

1. 使用該儀器時，一定要將探頭和被探工件很好的接觸，才能按下沖磁按鈕，否則線圈中的電流會增大而燒壞熔斷器，甚至損壞可控硅。

2. 若需要調節磁極間距時，松動可調關節上的蝶形螺母來改變磁極間距，然后將螺母旋緊才能工作。

 故障檢修

1. 電源指示燈不亮：可能是指示燈泡壞或電源開關故障或保險絲熔斷。

2. 保險絲熔斷：安裝在面板上的保險絲接在變壓器的初級，當變壓器初級有較大電流分量或初、次級短路等故障，均可引起保險絲熔斷。若檢修時無法判斷是哪一部分故障，可將兩變壓器分開，分別接上電源，再分別檢查，找出故障

3. 充磁指示燈不亮：可能是指示燈泡壞，小型繼電器故障或可控硅不工作等故障。

 設備成套性

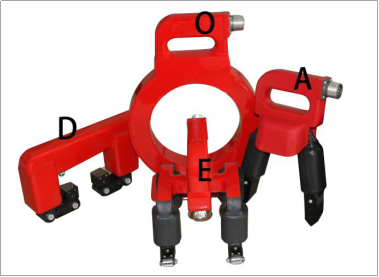

 便攜式多用磁粉探傷儀選配探頭

A型探頭：馬蹄磁軛角焊縫探頭，活動關節斜面磁頭；對異形面、形狀復雜工件探傷尤其適用。極距：20-160；提升力：AC≥5，DC≥18。配備一臺電磁軛角焊縫探傷儀，探頭采用活關節可自由調節使用范圍廣。

E型探頭：交叉磁軛探頭或旋轉磁場探頭，可一次全方位復合磁化探傷，行走滾輪可提高探傷速度。極距：110，提升力：AC≥8。配備一臺旋轉磁場探傷儀，兩只交叉的磁軛采用交流電移相技術，使之產生隨時間變化的合成旋轉磁場，對工件一次全方位復合磁化。探頭速度快、檢測質量高。

D型探頭：電磁軛探頭，多種活動關節，磁化強度大。極距：60-220，提升力：AC≥6，DC≥20。配備一臺電磁軛角焊縫探傷儀，探頭具有導磁高、磁化強度大等特點。

O型探頭：也稱環形探頭，內徑：150，中心磁場≥180Oe。配備一臺環形探傷儀，它是采用線圈通電時產生強磁場的原理設計的，適用于軸棒類、管道類、螺栓類等復雜工件的分段探傷或退磁。

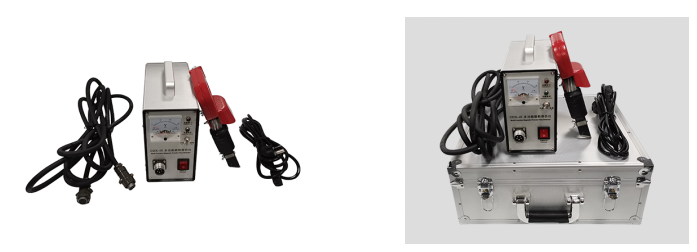

 產品展示
